Стержневые весы

ВНИМАНИЕ!!! ВО ИЗБЕЖАНИЕ НЕПРАВИЛЬНОЙ РАБОТЫ ОБОРУДОВАНИЯ ИЛИ ПОЛОМКИ, ПРИ РЕМОНТЕ ИЛИ ЗАМЕНЕ НЕОБХОДИМО ИСПОЛЬЗОВАТЬ ОРГИНАЛЬНЫЕ КОМПЛЕКТУЮЩИЕ ПРЕДНАЗНАЧЕННЫЕ ДЛЯ ВЕСОВ ФЕРМЕР-3000. КАТАЛОГ КОМПЛЕКТУЮЩИХ И КОНТАКТНЫЕ ДАННЫЕ ПРЕДСТАВЛЕНЫ НА САЙТЕ Алтайвес.рф

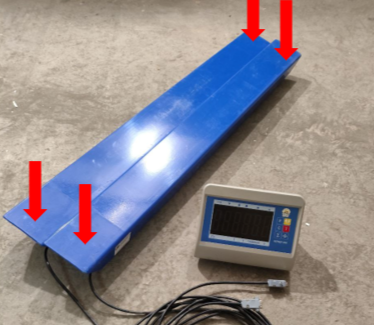

Введение. Эта база знаний создана для того, чтобы помочь вам самостоятельно диагностировать и устранять распространенные неисправности ваших стержневых весов "Фермер 3000". Мы понимаем, что простой оборудования может привести к убыткам, поэтому стремимся предоставить вам все необходимые инструменты для быстрого решения проблем. Основные неисправности и способы их устранения: 1. Плавает вес (нестабильные показания): • Описание проблемы: Показания веса постоянно меняются, не фиксируются на одном значении, при отсутствии веса на грузоприемной платформе. Это может проявляться в виде скачков значений, постоянного увеличения или уменьшения веса, или хаотичных колебаний. • Первые шаги: Перед тем, как углубляться в техническую часть, убедитесь, что: • Весы установлены на визуально ровной и твердой поверхности. • На платформе весов нет посторонних предметов. • На платформу не оказывают воздействие внешние факторы (ветер, вибрации и т.д.). • Определение степени нестабильности: Важно определить, насколько сильно плавает вес, чтобы сузить круг возможных причин. • 1.1 Нестабильность ±1 кг: * Причина: Неравномерное распределение нагрузки на тензодатчики из-за неустойчивого положения опор.

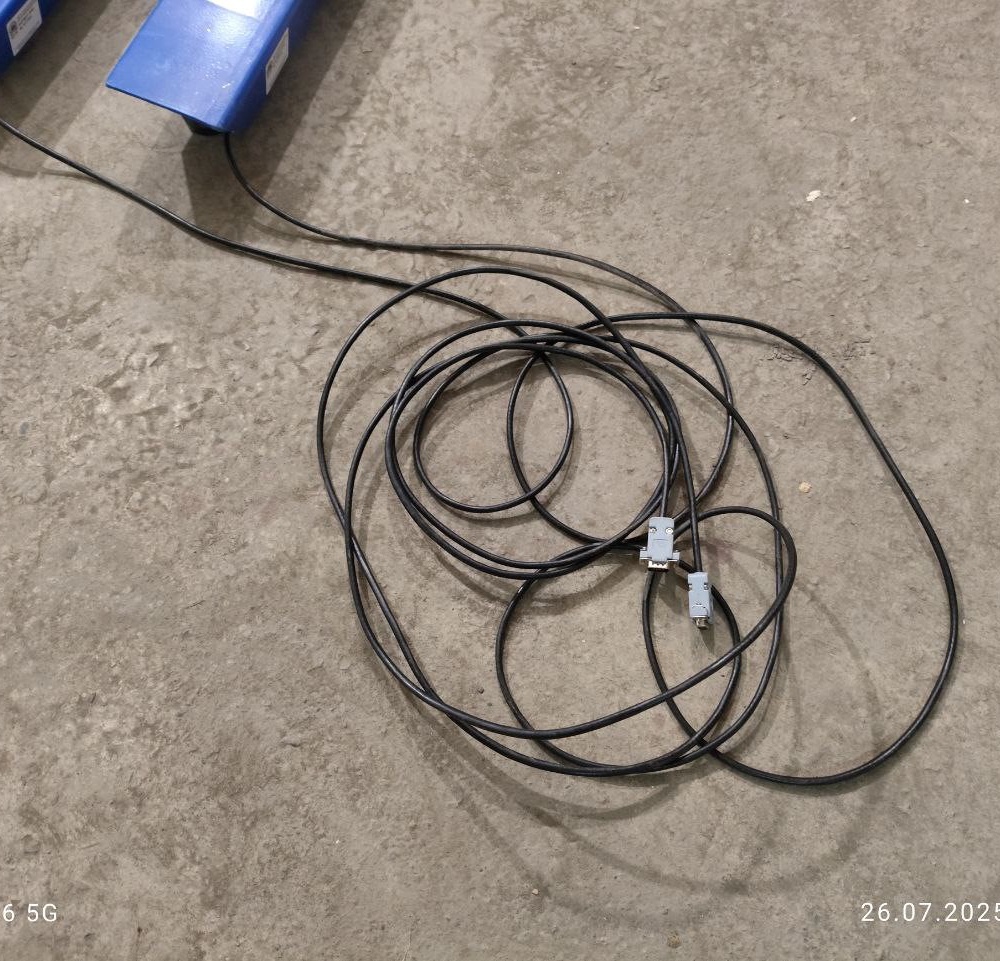

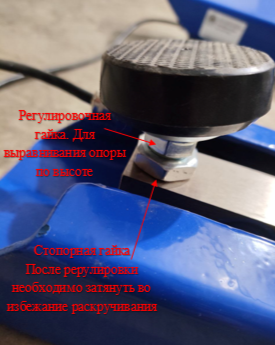

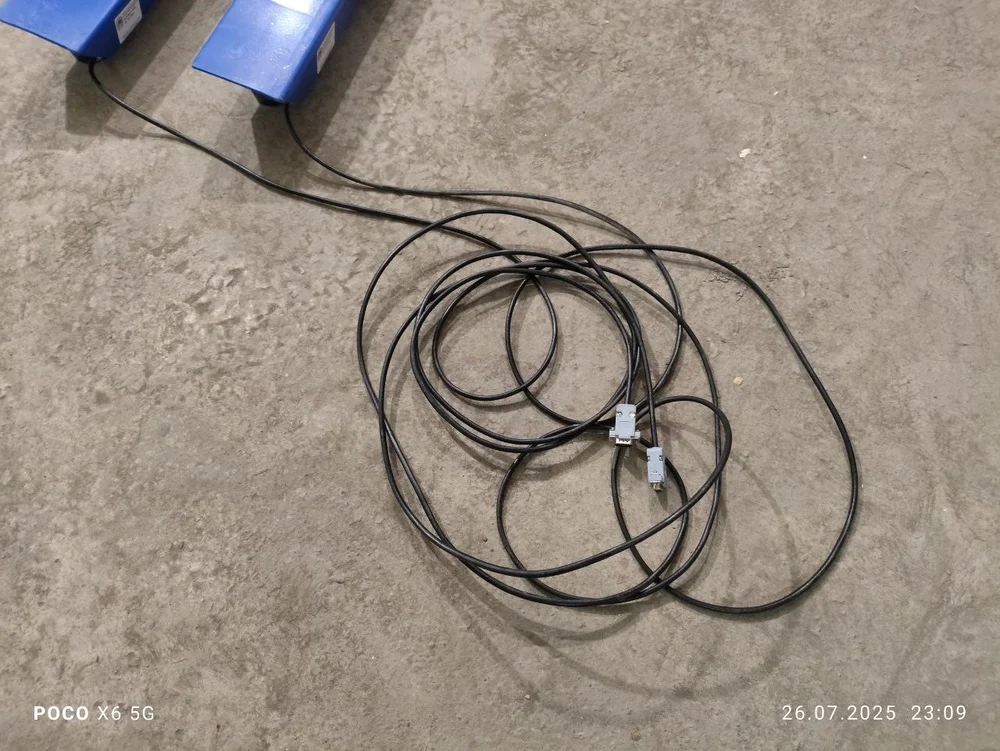

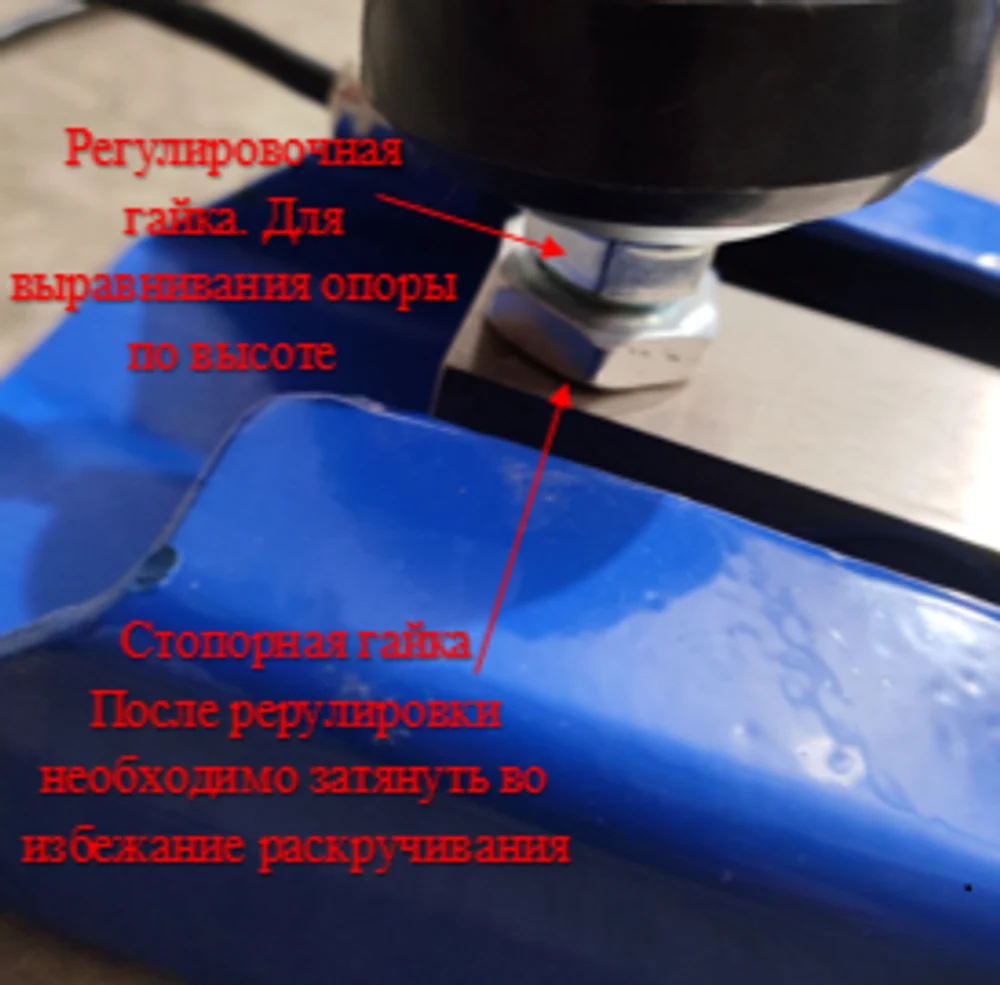

1.1.2 Регулировка опор: Если одна или несколько опор не касаются поверхности, произведите регулировку. У опор есть регулировочные винты. Вращайте их, пока все опоры не будут устойчиво стоять на поверхности и равномерно распределять нагрузку. 1.1.3 Проверка после регулировки: После регулировки убедитесь, что показания стабильны. 1.2 Нестабильность ±3 кг и более: * Причины: В этом случае проблема может быть связана с более серьезными неисправностями. * Повреждение сигнальных кабелей: * Описание: Сигнальные кабели передают данные от тензодатчиков к весовому терминалу. Повреждение изоляции, передавливание или перебитые участки могут привести к искажению сигнала и нестабильным показаниям. * Решение: 1.2.1 Визуальный осмотр: Тщательно осмотрите сигнальные кабели, идущие от каждого стержня весов к весовому терминалу. Обратите особое внимание на участки, где кабели могут быть пережаты или согнуты.

1.2.3 Замена кабеля: Если вы обнаружили какие-либо повреждения, замените кабель на новый. Убедитесь, что новый кабель имеет те же характеристики и соответствует требованиям производителя.

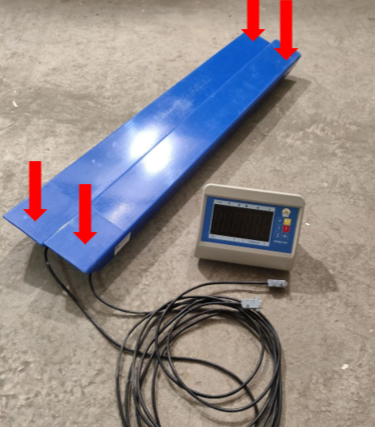

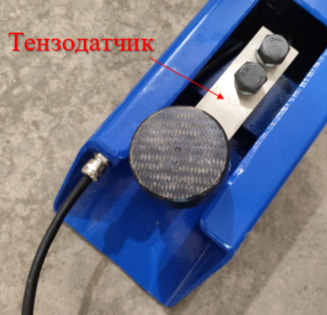

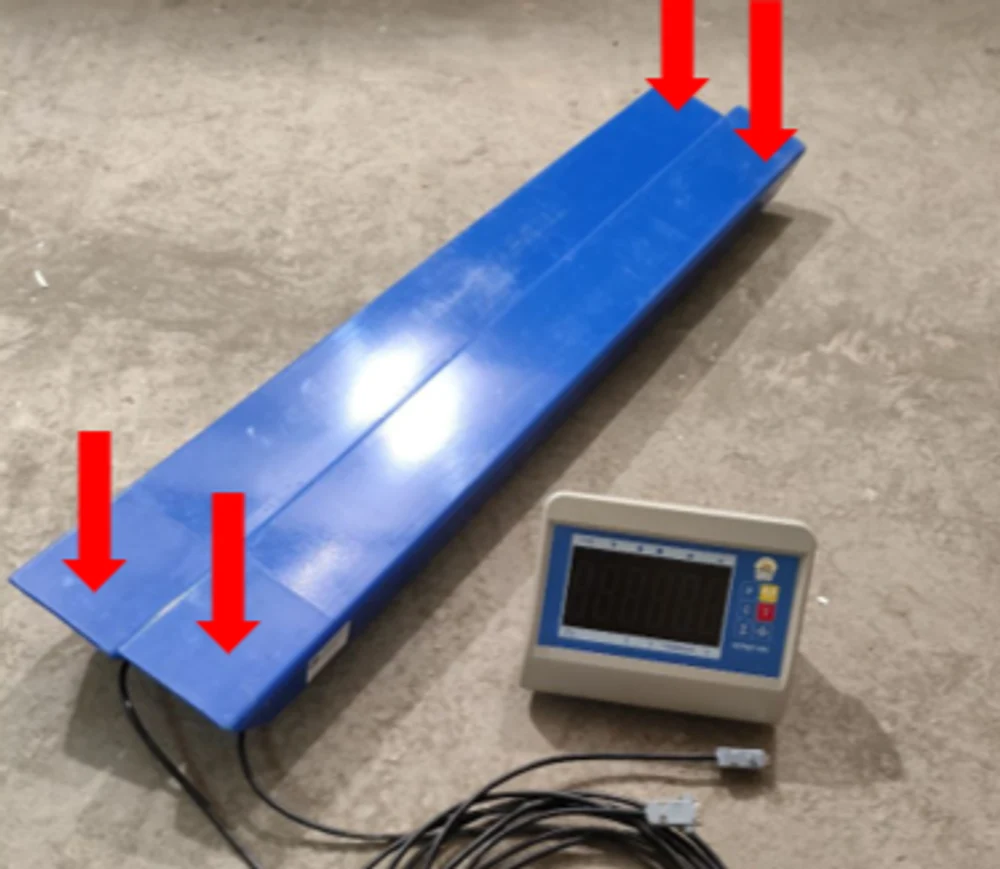

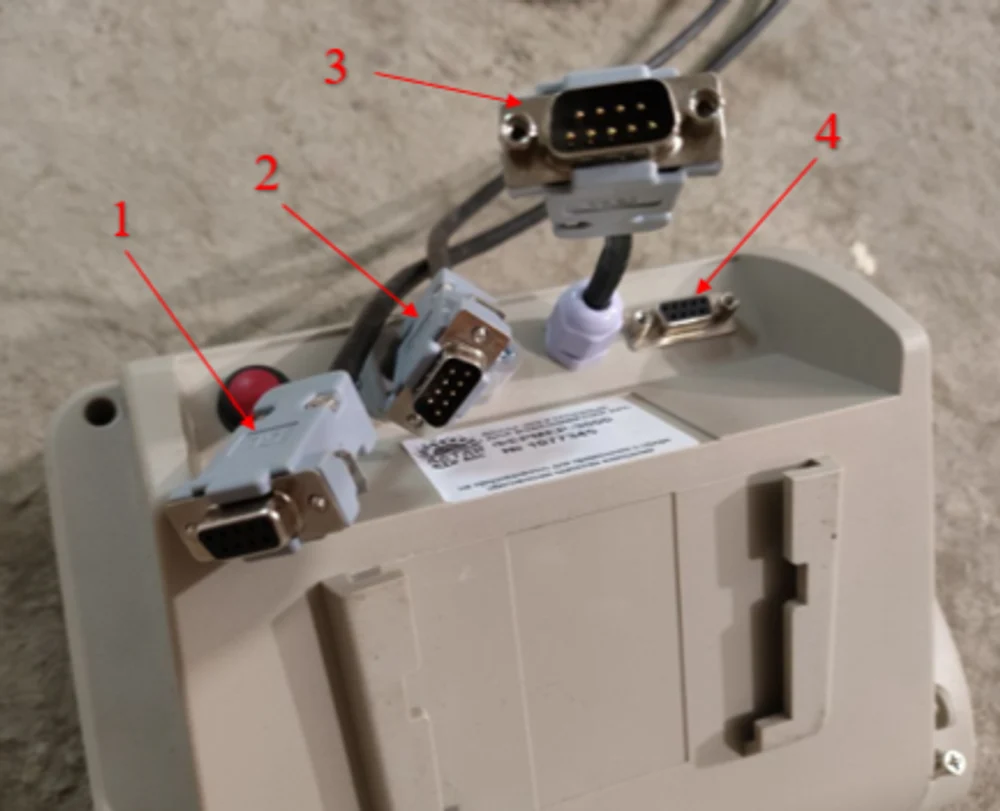

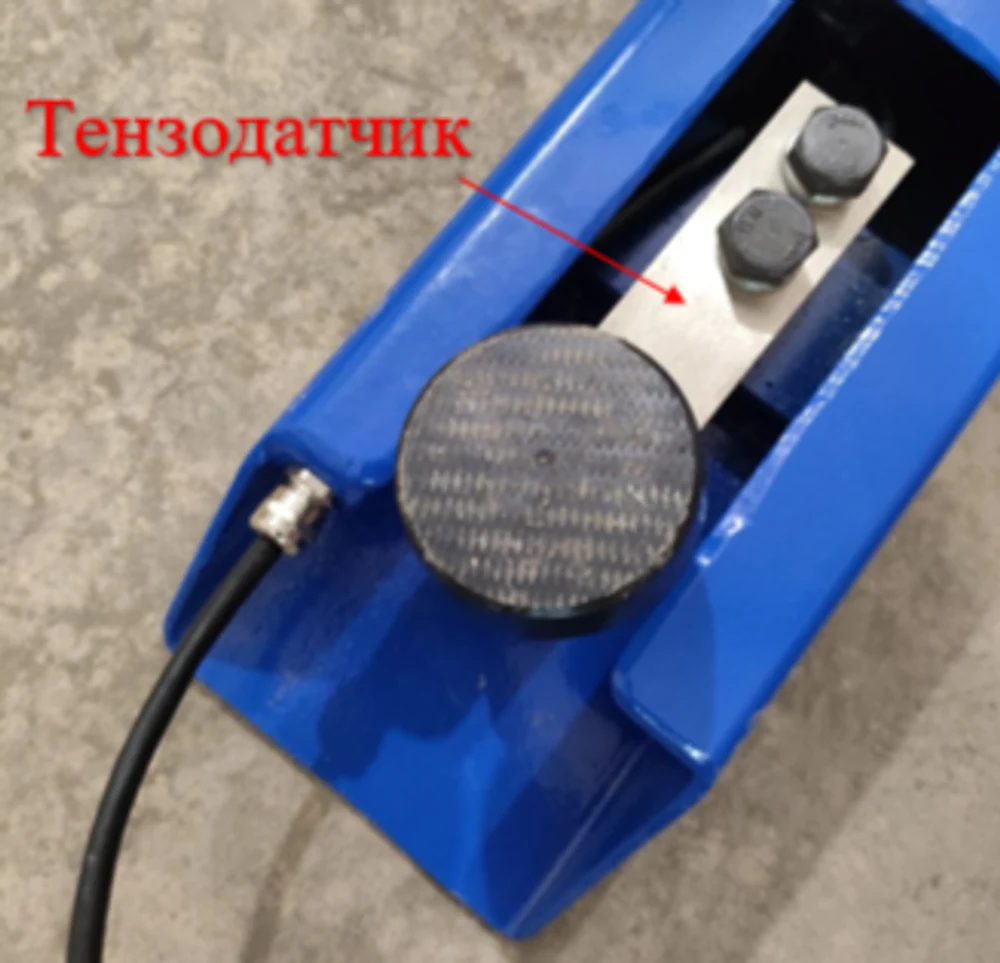

* Попросите помощника зафиксировать показания весового терминала для каждого тензодатчика. * Сравните показания всех тензодатчиков. Если показания на одном из тензодатчиков отличаются от остальных более чем на 2 кг, этот тензодатчик неисправен и требует замены, тензодатчик выходит из строя в связи с резкими динамическими нагрузками (ударами). 1.3.2 Замена тензодатчика: Замена тензодатчика – сложная процедура, требующая специальных знаний, аналогичных тензодатчиков, дальнейшей настройки. Обратитесь к производителю АлтайВес. 1.4 Проблемы с разъемами DB9: Описание: Разъемы DB9 используются для соединения сигнальных кабелей с весовым терминалом. Коррозия, окисление или повреждение контактов разъемов может привести к плохому контакту и нестабильным показаниям.

1.4.3 Проверка разъемов * После визуального осмотра разъемов на предмет коррозии, подключите разъемы сигнальных кабелей в разъемы весового терминала (НО НЕ ЗАКРУЧИВАЙТЕ) * Аккуратно покачивайте разъемы вверх-вниз и влево-вправо. * Если при покачивании показания весов меняются, разъемы необходимо заменить или сделать очистку (в случае если есть коррозия). 1.4.4. Очистка контактов. Если на контактах есть окислы, попробуйте аккуратно их почистить с помощью чистящего спрея для контактов. Нанесите небольшое количество спрея на контакты и протрите их сухой тканью, или жесткой кисточкой, после проведения данной операции необходимо повторить п 1.4.3 1.4.5 Замена разъемов. Если разъемы сильно повреждены или корродированы, замените их на новые. Приобретите качественные разъемы DB9, совместимые с вашим весовым терминалом. Схема распайки указана в руководстве по эксплуатации. 2. Весы не включаются: • Причина: Проблема с питанием. • Инструменты: Отвертка, мультиметр (опционально). • Решение: 2.1 Проверка сетевого кабеля: * Убедитесь, что сетевой кабель надежно подключен к весовому терминалу и розетке. * Проверьте целостность сетевого кабеля. * При подключении к сети должен гореть светодиод (под надписью "220V"). Если светодиод не горит, замените сетевой кабель и (или) предохранитель и(или) трансформатор. 2.2. Проверка аккумулятора: * Если светодиод горит, проблема может быть в аккумуляторе и (или) кнопке включения 2.3 Весы работают только от сети (не работают от аккумулятора): • Причина: Неисправен аккумулятор. Со временем аккумуляторы теряют свою емкость и перестают держать заряд. • Инструменты: Отвертка, мультиметр (опционально). • Решение: Замените аккумулятор. Перейдите к разделу "Замена аккумулятора".

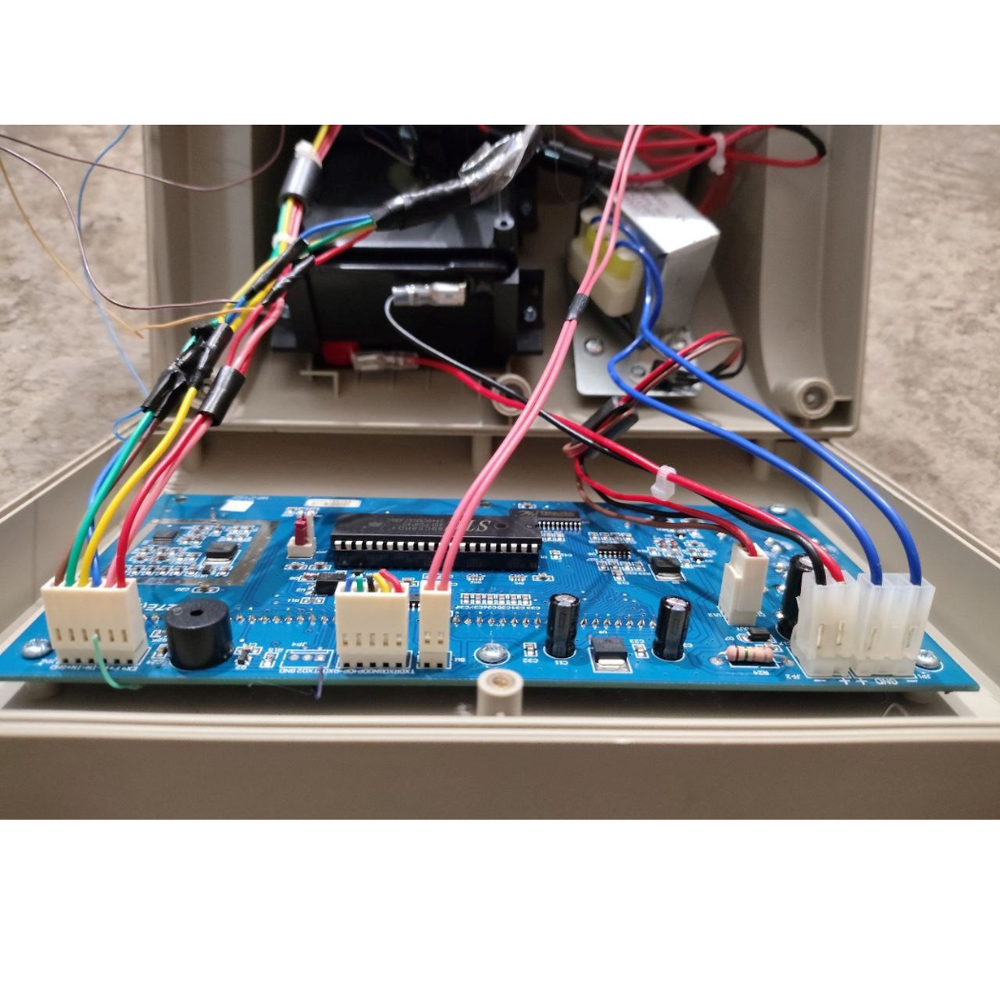

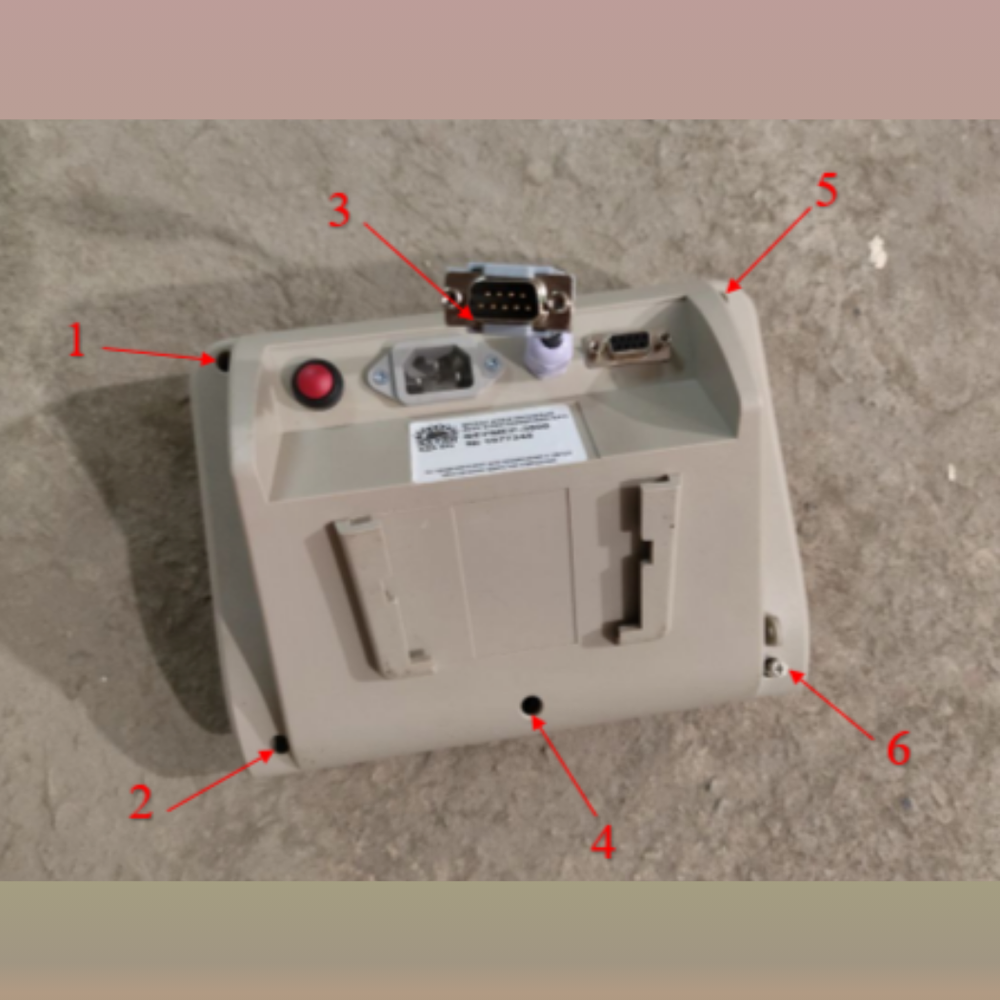

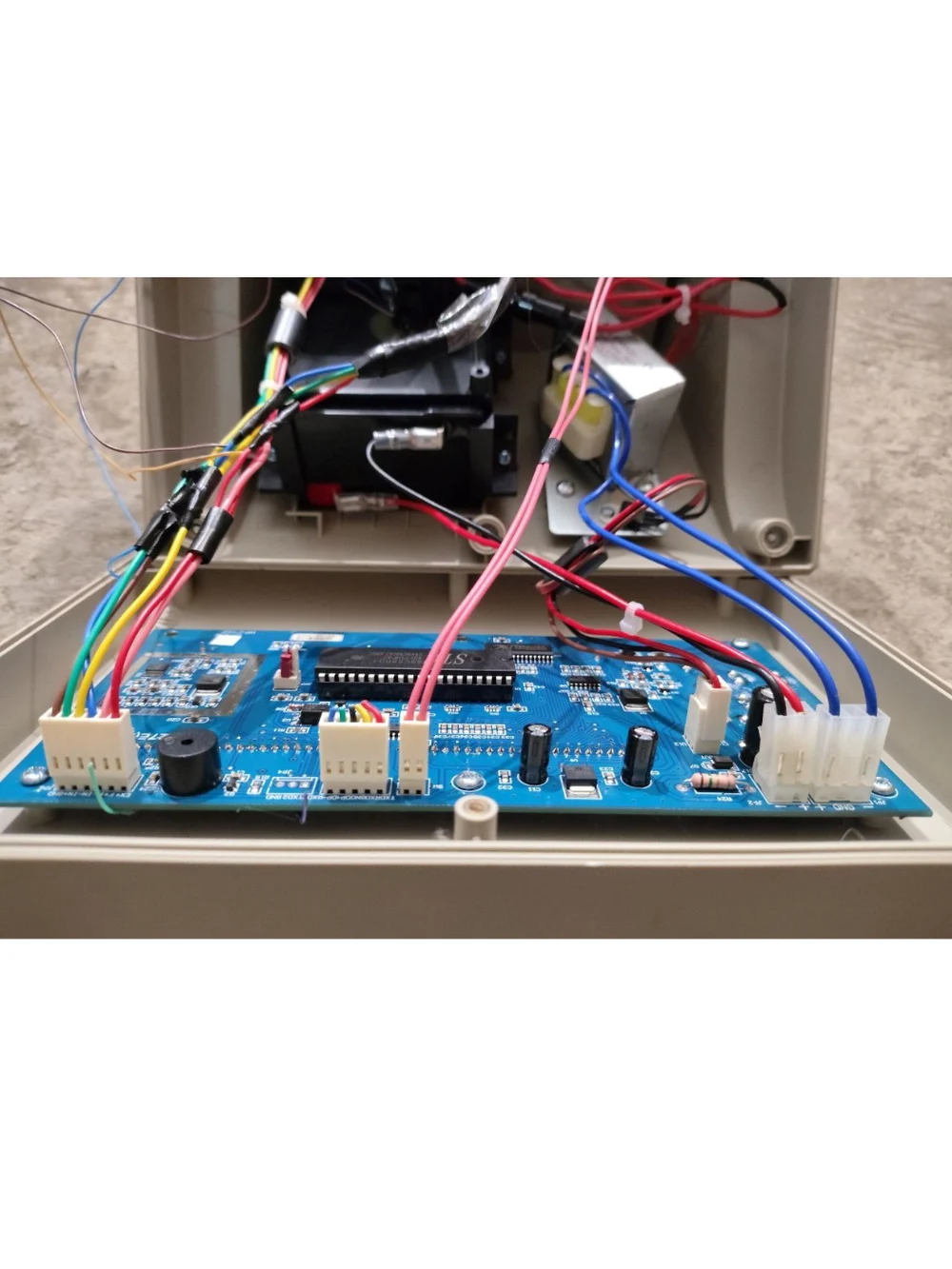

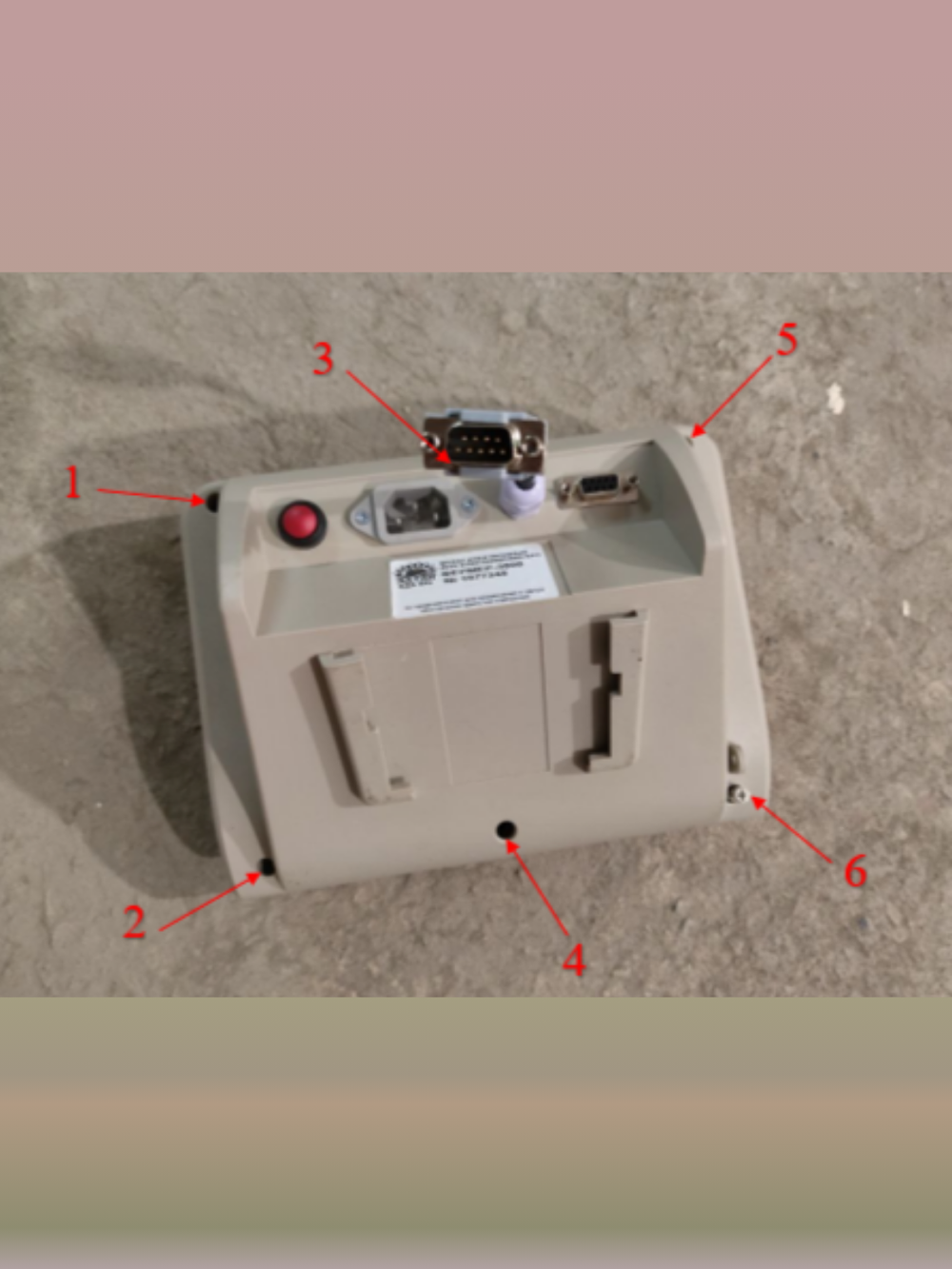

2.4 Инструкция по замене аккумулятора: 1. Необходимые инструменты: Отвертка (обычно крестовая). 2. Меры предосторожности: Перед началом работ убедитесь, что весы отключены от сети электропитания. 3. Процесс замены: • Отсоедините весы от сети, открутить разъемы DB-9. • Переверните весовой терминал. • Открутите 6 болтов на задней крышке корпуса.

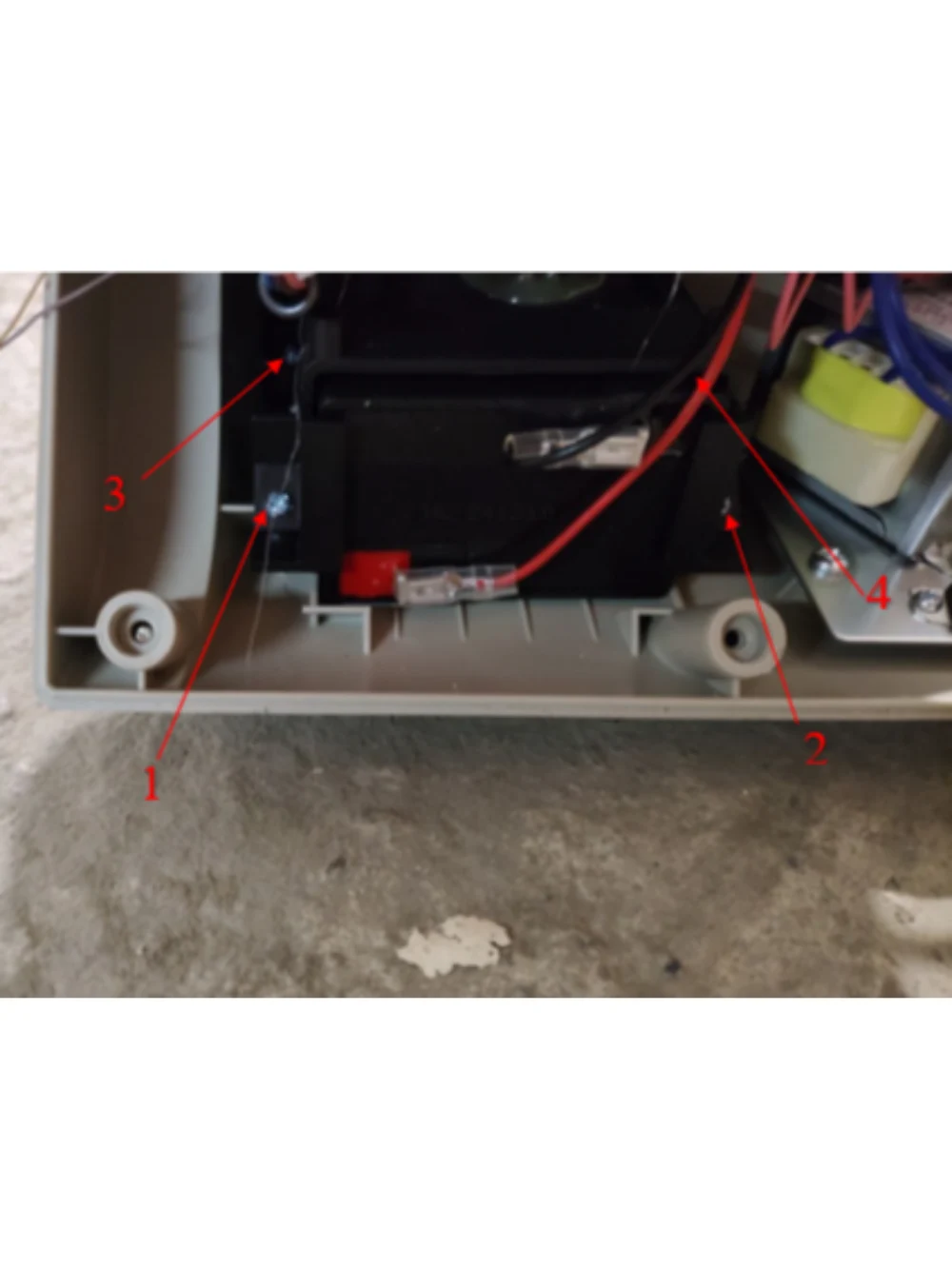

4. Перед установкой нового аккумулятора: • Проверка напряжения (опционально): * Используйте мультиметр, чтобы измерить напряжение, поступающее на контакты аккумулятора. Оно должно соответствовать 7,2-7,8 V * Измерьте напряжение старого аккумулятора. Если напряжение значительно ниже номинального (6V), это подтверждает необходимость замены аккумулятора. 5. Установка нового аккумулятора: • Установите новый аккумулятор (характеристики: 6V, 4.5Ah). Убедитесь, что он подключен правильно, соблюдая полярность (плюс к плюсу, минус к минусу). 6. Сборка весового терминала: • Установите пластиковый держатель аккумулятора и закрепите его 4 винтами. • Аккуратно установите лицевую часть на корпус весового терминала. • Закрутите 6 болтов. 7. Проверка работоспособности: • Подключите весовой терминал к сети и убедитесь, что он включается. • Отключите весовой терминал от сети и убедитесь, что он продолжает работать от аккумулятора.
